概述

LC-M系列液體流量計是一種容積式流量計，適用于液體計量，在介質輸送和工藝控制中均可使用。由于其設計簡單，易于維護保養，因此可用于各種應用場合。該流量計具有高精度、高重復性和易于安裝的特點。還具有低成本和長壽命的特點，使其成為市場上受歡迎的選擇。

工作原理

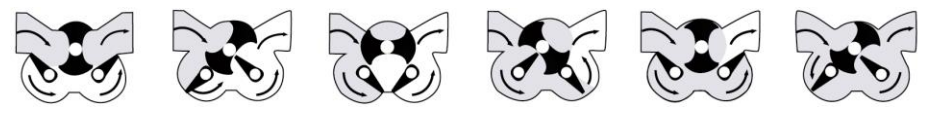

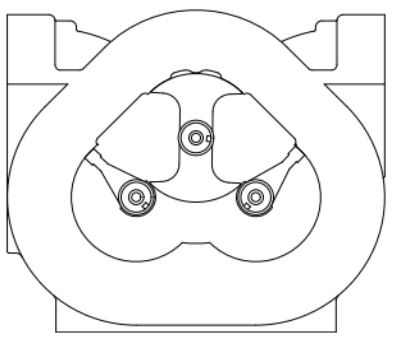

LC-M系列流量計由一個中心阻塞葉輪、兩個位移葉輪和單一流體室組成（見下圖），其旋轉與配合齒輪同步。位移葉輪在流體室的半圓柱形孔內交替旋轉，而中心阻塞葉輪在其孔內旋轉，從而在未計量的上游介質和已計量的下游介質之間產生連續密封作用。當流體進入流體室時，中心阻塞葉輪被迫旋轉。與中心阻塞葉輪一起旋轉的位移葉輪有助于引導流體通過流體室并流到出口。因此，流體的線性流動被轉化為流量計中的旋轉運動，計數器的顯示則是通過齒輪的旋轉運動帶動字輪轉動來實現。

流量計中的葉輪和流體室壁之間之間具有精密的公差，因此，流量計要應用于正確的流速和工作壓力。流量計設計使用高性能材料用于葉輪軸承和主軸頸，并且葉輪與流體室壁之間沒有接觸，所以這些關鍵部件的使用壽命很長。流量計的校準涉及調整輸出軸相對于流量計內部轉子旋轉的系數比，可以通過改變微調器裝置的設置來實現。
